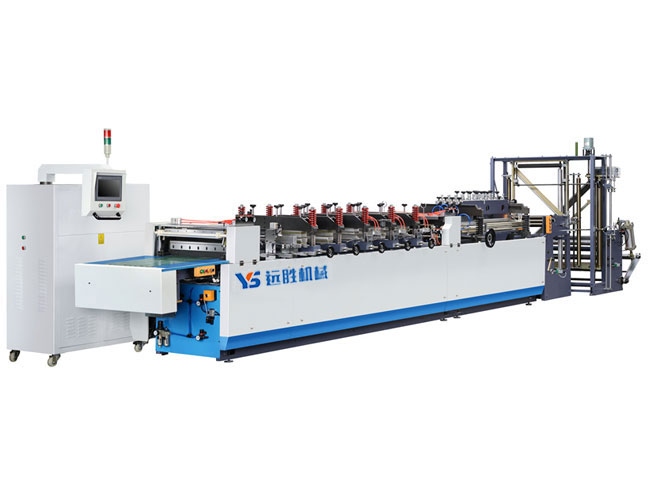

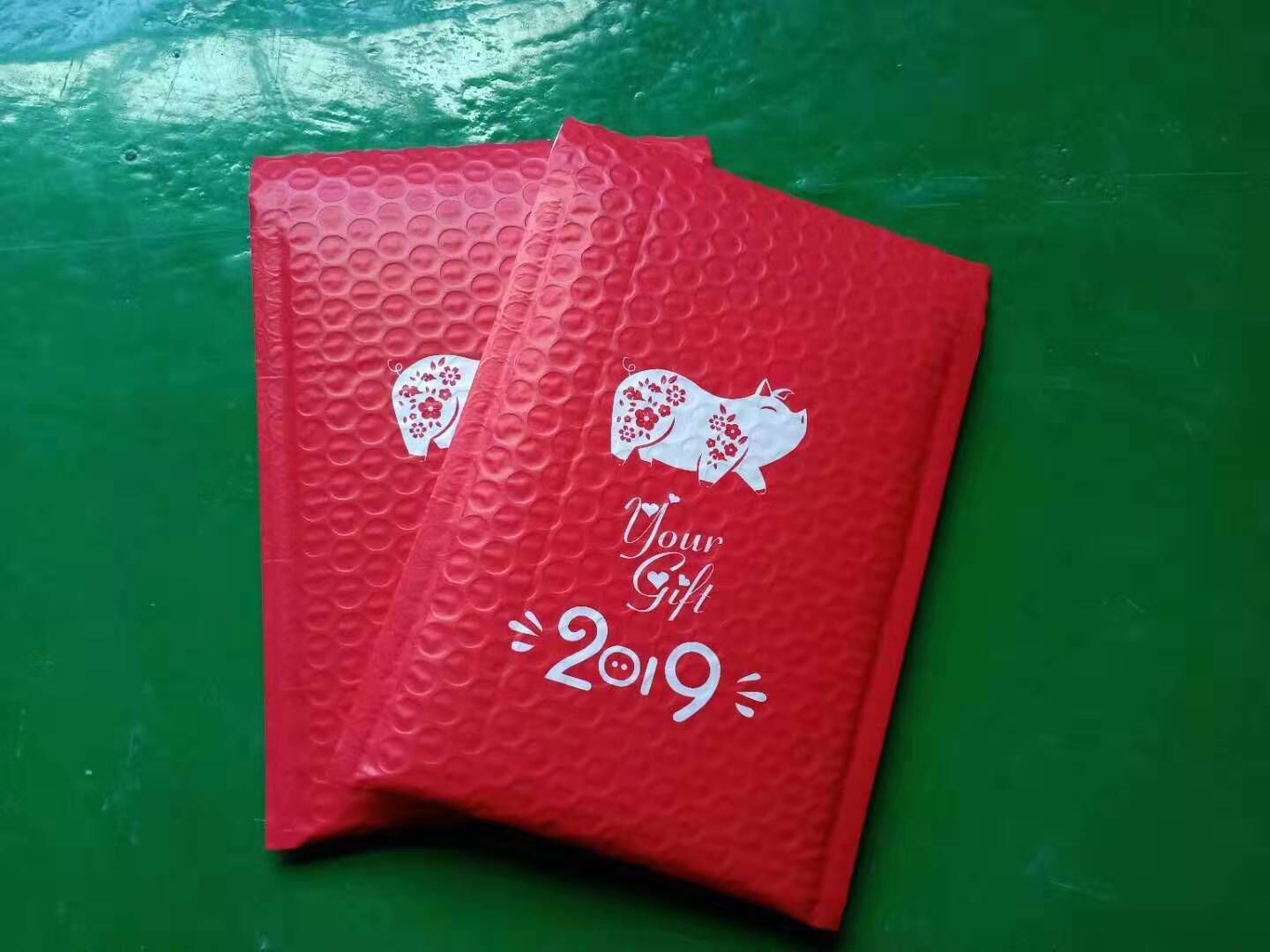

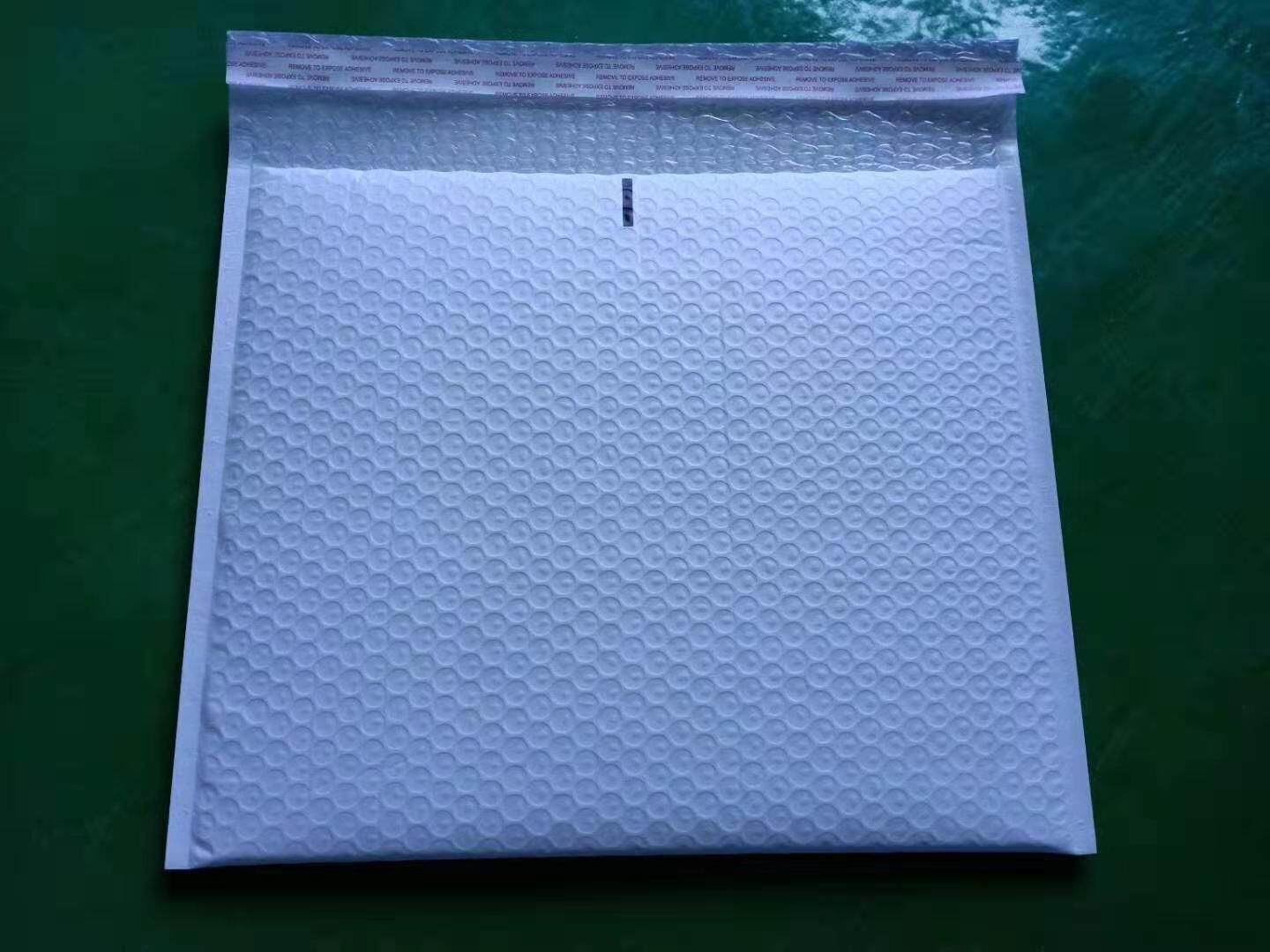

機械樣品：
主要參數：
|
機器型號 |
復合膜保溫袋制袋機 |
|
最大基材寬度 |
1500mm |
|
最大放料直徑 |
Φ1300mm |
|
制袋速度 |
20-80pcs/min |
|
制袋長度 |
200-700mm |
|
制袋寬度 |
700mm |
|
電源 |
380V 三相四線 |
|
機器重量 |
4500KG |
|
總功率 |
20KW |
|
機器尺寸 |
18000X2200X2500 |
|
主機 |
交流電機 |
整機主要組成及結構說明：
1.托料為伺服電機，功率為5KW（整機二軸同步托料）。
2.機器總控制面板顯示為臺灣威倫彩色人機界面實時顯示。
3.整機控制驅動程序?yàn)橛嵆蒔LC控制器驅動。
4.雙數顯加溫溫控儀顯示。
5.主電機為3.7KW帶剎車變頻器控制電機。
6.印刷點跟蹤為意大利產光電眼控制。
7.放卷為EPC跟蹤自動張力雙功位放卷。
8.折邊方式為三角對折。
9.后送料牽引為變頻器控制模擬量疊加功能控制。
10.工作臺為自動收集袋子輸送型。
11.最新設計前托料同步帶并排傳送使之保證氣泡不破。
12.冷切刀單元一套采用金鋼壓鑄冷切刀，自動追邊使之沒有大小邊。
13.熱封刀單元四套采用機械式上下加溫方式。
14.氣泡壓破單元一套采用訂制墊針板方式。
15.封邊冷卻單元一套采用水冷方式。
16.色標跟蹤單元一套采用機械手動可調方式。
17. 噴熱熔膠單元一套有噴膠放離型紙架和噴膠架組成。
18.主控電器柜單元一套有顯示屏、PLC、變頻器、驅動器等。
19.袋子底封裝置
20.加裝停機隔熱板。
電氣配置：
|
名稱 |
產地 |
|
氣動元件 |
國產定制 |
|
光電眼 |
色標電眼：意大利/糾偏電眼：國產 |
|
伺服電機 |
國產 |
|
主電機 |
國產 |
|
后托料電機 |
國產 |
|
變頻器 |
國產 |
|
人機界面觸摸屏彩色 |
臺灣 |
|
PLC |
國產 |
|
接近開關 |
國產定制 |
|
空氣開關 |
國產 |
|
小型繼電器 |
國產 |
|
接觸器 |
國產 |
|
開關控制按鈕及旋鈕 |
法國 |
|
工具箱一套、配件 固態繼電器1只 、小型繼電器2只 |
|
|
機械配件若干 |
|
